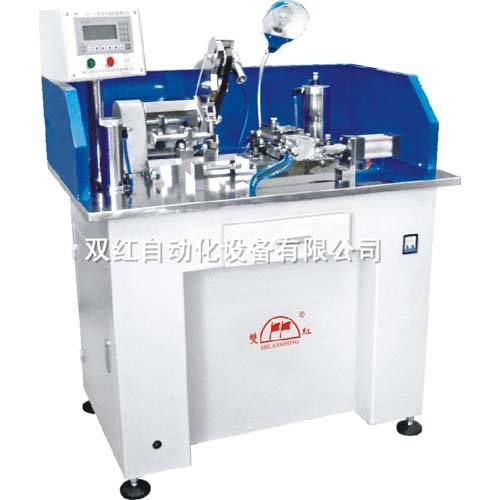

SHJ-5 整流子換向器精車機

功能：

主要對微型電機轉子、汽車、摩托車起動電機、電動工具電機轉子整流子外圓高速精密加工，以達到高粗糙度和同心度。采用日本松下變頻器可無級調速，高精度滾珠直線導軌和氣液變換器緩沖裝置及氣動元件作主要運行部件，采用雙刀自動切削，粗車、精車一次完成，只需將轉子放入硬質合金V型塊上，自動進行精密切削，自動噴油潤滑轉子軸，可使轉子軸不受磨損，操作方便，自動化程度高，是微電機生產線的理想設備。

技術參數：

輸入電壓:220V50HZ

速流子直徑：￠6-￠40mm

輸入功率:500W/2800r/min

最大加工長度：30mm

氣源壓力：0.5-0.7Mpa

表面粗糙度：Ra0.4

轉子軸徑：￠3-￠20mm

機體尺寸：1000×640×1100mm

轉子外徑：≤￠90mm

工作過程：

工作放在硬質合金V型塊上→壓帶輪支承架下降→帶動工件作高速旋轉→粗車刀（Y1）Y向進給（先調整好進刀距離）→粗車刀（Y1）X向切削至完畢→粗車刀（Y1）Y向退→精車也（Y2）Y向進刀（先讞整好進刀距離）→X向繼續進刀切削至完畢→（Y2），y,X向退刀→電機停止→壓帶輪支承架上升→取出工件
