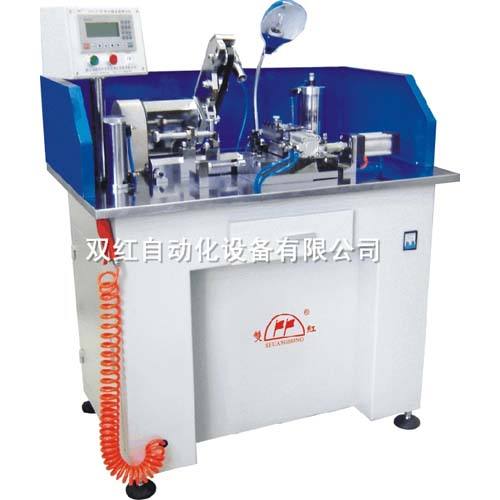

SHJ-5 整流子端面，外圓精車機

功能：

主要對微型電機轉子、汽車電噴轉子整流子端面、外圓進行高速精密加工，以達到高粗糙度和同心度。采用日本松下變頻器可無級調速，高精度滾珠直線導軌和氣液變換器穩沖器及氣動元件作主要運行部件，硬質合金V型塊自動噴油，可保持轉子軸不受摩損，操作方便，自動程度高，是微電機生產線的理想設備。

技術參數：

輸入電壓：220V50HZ

整流子直徑：￠6-￠40mm

氣源壓力：0.5-0.7Mpa

最大加工長度：40mm

轉子軸徑：￠3-￠20mm

表面粗糙度：Ra0.4

轉子外徑：≤￠90mm

機體尺寸：1000×640×1100mm

工作過程：

工作放在硬質合金V型塊上→壓帶輪支承架下降（調節緊松螺絲）帶動工作高速運轉→刀具Y向進給（調整進刀距離）→刀具X向走刀切削→切削走刀到位→刀具Y、X向退刀→電機停轉→壓帶輪支承架上升→取出工件
