雙頭倒角機FH-50A-550_

、圓管。圓棒、端面。內外。角，均可一次完成倒角及修面動作，快速準確。  2、加工物件與刀盤的中心線準確不變，刀盤經過特殊設計、刀片規格化、調整刀片簡易快速。  3、人工排料,自動進料，自動夾持，自動進退刀，兩端材料同時加工,確保加工長度精確,速度快，效率高。  4、更換不同尺寸的工件，只須做簡單的刀盤及更換夾模調整。非標機臺長度可以做到2000mm，管徑可以做到Φ150mm。  5、適合材質：不銹鋼、鐵、銅、鋁的管材及棒材。  6、加工時速節拍:3-5秒/件。了解更多,請致電咨詢.

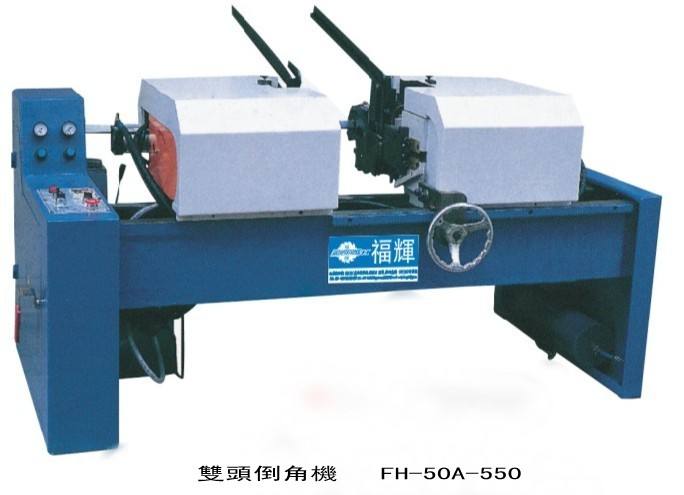

雙頭倒角機FH-50A-550

一．技術參數：

機型 FH-50A-550

加工管徑 10-50mm

加工長度 15-550mm

長度公差 平行度公差 角度公差 ±0.1mm

主機馬達 2HP/4P

工作節拍 約5秒/支

適合材質 鋼管、鐵管、不銹鋼管、鋁管、銅管

、非鐵金屬管、塑膠管

機臺尺寸 1500*2100*1600MM

機臺重量 1310KG

二、設備組成及功能：

1．高強度的機身，結構穩定、堅固。 設備主體顏色為綠色。

2． 儲料槽：儲存部分工件，并向上料機構供件；

3．上下料機構：當工件加工完成，向加工位上料，并同時完成一次下料；

4．車頭座加裝高科技自潤軸承，高精度使用壽命長。

5．刀盤：其上安裝車削刀具，刀具隨刀盤旋轉，每一刀盤安裝三把刀具，分別為外圓刀具、內圓刀具和端面刀具。

8.旋轉系統：為刀盤的旋轉提供動力。

9．其它：有防切屑飛濺裝置，設備具自動及手動操作功能。

10．電控系統：電控箱，操作面板、電器元件及急停按鈕

三、作業順序 （各機構動作及相互關系）

a) 刀盤連續旋轉――開機后，機器自動實現；

b) 備件――機器自動實現；

c) 上料---根據材料長度，如較短可訂制振動盤，實現自動上料，如較長可人工排料；

d）上料退回---機器自動實現；

e) 夾緊---機器自動實現；

f) 進刀車削――機器自動實現；

g) 刀臺退回――機器自動實現；

h) 松夾――機器自動實現；
