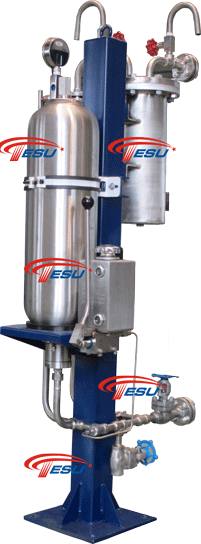

P53B密封輔助系統

P53B封液輔助系統是參照API682 P53B方案的要求設計、制造、試驗及驗收。此系統為帶壓雙端面密封提供沖洗液,預充的囊式蓄能器為循環系統提供壓力,沖洗液由內部泵來維持,這樣密封中產生的熱量由換熱器帶走。
系統參數：
1.工作壓力:4.0MPa
2.工作溫度:-19℃～150℃
3.蓄能器容積:可選
4.換熱面積:0.4㎡
5.補液方式:手動補液
6.蓄能器預充壓力:0.8/P1(P1為密封腔壓力)
系統特點：
1.此系統配置靈活多樣，可選部件有壓力變送器、溫度表、壓力表等儀表；
2.此系統可廣泛應用于石油、化工、冶煉等行業；
3.系統的循環壓力由囊式蓄能器提供,可以確保穩定性；
4.由于蓄能器的隔膜將氮氣與隔離液隔離開來，使得氮氣不能與隔離液或工作介質接觸。
