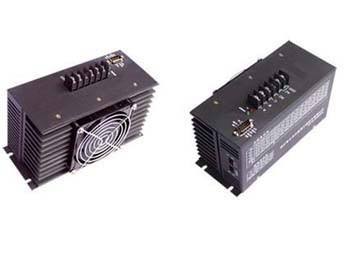

三相混合式電機驅動器

點擊圖片查看大圖

詳細信息

1、說明：

MD308S驅動器驅動三相混合式步進電機，該驅動器采用原裝進口MTSUBISHI模塊，實現高頻斬波，恒流驅動，具有極強的抗干擾性；專利的感頻控制輸出技術時刻監視輸出電流和電壓的大小；控制信號與內部信號實現光電隔離、具有過流、過壓、過熱等一系列自保護功能、運行平穩、可靠性好，帶動8A以下所有的110BYG、130BYG系列三相混合式步進電機。

2、特點:（技術數據）

AC220V電源供電
每相最大驅動器電流根據所配的電機配置。
采用交流伺服電機的電流控制方式，精確電流輸出，使步進電機各項運行性能指標接近交流伺服電機
驅動器性能對電機的依賴性極小，不同參數電機均可獲得優異性能
具備多種細分模式，特殊細分要求可定制
具備脫機（FREE）控制信號
靜止時自動半電流鎖定，信號光電隔離
適配電機：110BYG，130BYG系列步進電機
參數置于外殼，撥碼開關設置，便于調試及維護
工作環境溫度：0~45oC 工作環境濕度：10~85%；保護環境溫度：20~70oC 保護環境濕度：10~90%

3：接線端子說明

端子標記	功能	說明
AL	相原點指示	相原點時發光管亮（綠色）
POWER	電源指示	電源打開發光管亮（紅色）
COM	信號公共端	CP、CW、H/F、EPP 內部光耦的公共地
CP	步進脈沖信號
CW	方向控制信號
U	U相輸出	接步進電機
V	V相輸出	接步進電機
W	W相輸出	接步進電機
NC
AC220V	電源輸入
AC220V	電源輸入	額定電壓AC220V10A
