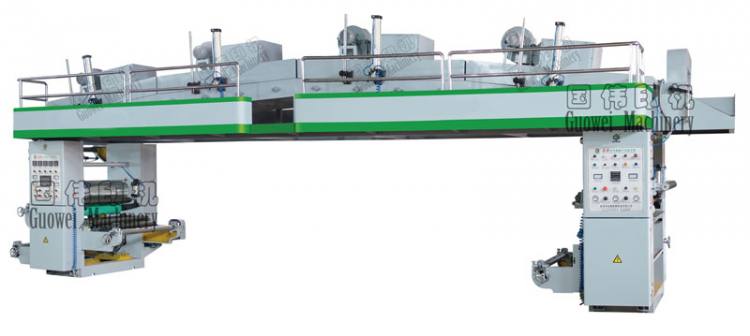

GF-K型高速干式復合機

用途及特點

本機適用于各類塑料薄膜，紙張，鋁箔等卷筒狀材料的兩層或多層復合。該機采用德國西門子PLC可編程序控制系統、臺灣威倫彩色觸摸屏人機操作界面。運用現場總線網絡實現生產過程全自動控制。PLC負責整機張力，速度等數據的輸入及預處理，并負責整機邏輯的控制與輸出。涂膠與復合兩大部分的速度同步及張力配置全數字式交流變頻控制系統（變頻電機+日本安川變頻器），實現張力全自動控制，達到國內同類設備先進水平。

1.采用德國西門子PLC可編程序控制系統，整機張力由PLC自動控制。

2.臺灣威倫彩色觸摸屏人機操作界面，工作狀態、速度、張力等各項參數集中顯示及控制。

3.整機一鍵式啟動/停止設計，風機、加熱、上膠及復合壓輥、張力開關、主機啟停等均實現聯動控制，無需逐一啟動或停止。

4.可選兩電機（雙變頻）或三電機（三變頻）控制系統，均采用日本安川變頻器。

5.第一放卷，第二放卷，收卷軸均采用氣脹軸。
6.第一放卷安裝雙光電電腦糾偏系統，烘箱出口安裝超聲波糾偏系統。
7.烘箱入口安裝低摩擦氣壓式浮動輥，烘箱段薄膜張力由PLC全自動控制。
8.網紋輥上膠，瑞士進口刮刀片，并由單獨電機負責刀架的左右擺動。

9.復合熱輥內部導熱油加熱，溫度均勻并且省電。
10.上膠壓輥及復合壓輥采用氣動加壓，壓力大小可調節。
11.烘箱總長度8米，氣動開啟式烘箱，內部導輥拱型排列，由皮帶主動傳動，烘箱側面安裝走道及防護欄。
12.烘箱分四段獨立溫控區，外置式電加熱系統，每段溫度可單獨調節。

13.烘箱內部為熱風循環結構，內膽采用304不銹鋼，熱風循環利用節約能源。

14.烘箱入口處安裝前置抽風罩，將初期揮發的高濃度氣體排出。

15.所有鋁導輥經高硬化處理、動平衡處理。

主要技術參數
