應用范圍：

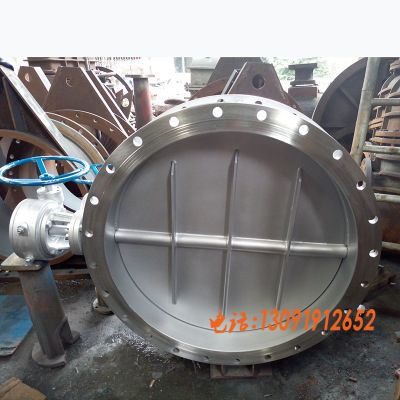

通風蝶閥適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。通風蝶閥在管道中一般應當水平安裝。
結構特點：
1、通風蝶閥設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、蝶閥操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
4、內無連桿、螺栓等、工作可靠、使用壽命長，不受介質流向影響
標準規范：
設計制造標準：GB/T 12238-1989；JB/T8692-1998
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9115.1
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
主要零件材料
|
零件名稱
|
材料
|
|
閥體
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
|
蝶板
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
|
密封圈
|
與閥體相同
|
|
閥桿
|
碳鋼、 2Crl3、不銹鋼、鉻鎳鉬鈦鋼
|
|
填料
|
柔性石墨
|
選用和適用溫度
|
材料品種
|
碳素鋼
|
低溫碳鋼
|
合金鋼
|
奧氏體不銹鋼
|
鉻鉬鋼
|
|
代號
|
WCB
|
LCB
|
WC6或WC9
|
C5或C12
|
鉻 Cr-18型、304、31 6
|
12CrMoV
|
|
耐最高溫度
|
425℃
|
345℃
|
595℃
|
650℃
|
600℃
|
560℃
|
|
耐最低溫度
|
-29℃
|
-46℃
|
-29℃
|
-29℃
|
-196℃
|
-40℃
|
|
適用工作溫度
|
≤ 25℃
|
≤345℃
|
≤595℃
|
≤ 650℃
|
≤600℃
|
≤560℃
|
主要連接尺寸
|
公稱通徑 DN(mm)
|
L
|
H
|
Ho
|
0．05-0.1MPa
|
0．25MPa
|
0．6MPa
|
|
D
|
Dr
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
|
100
|
127
|
105
|
486
|
210
|
170
|
144
|
4-18
|
210
|
170
|
144
|
4-19
|
210
|
170
|
144
|
4-19
|
|
125
|
140
|
120
|
516
|
240
|
200
|
174
|
8-18
|
240
|
200
|
174
|
8-19
|
240
|
200
|
174
|
8-19
|
|
150
|
140
|
132
|
541
|
265
|
225
|
199
|
8-18
|
265
|
225
|
199
|
8-19
|
265
|
225
|
199
|
8-19
|
|
200
|
152
|
160
|
779
|
320
|
280
|
254
|
8-18
|
320
|
280
|
254
|
8-19
|
320
|
280
|
254
|
8-19
|
|
250
|
165
|
187
|
836
|
375
|
335
|
309
|
12-18
|
375
|
335
|
309
|
12-19
|
375
|
335
|
309
|
12-19
|
|
300
|
178
|
220
|
901
|
440
|
395
|
363
|
12-22
|
440
|
395
|
363
|
12-23
|
440
|
395
|
363
|
12-23
|
|
350
|
190
|
245
|
954
|
490
|
445
|
413
|
12-22
|
490
|
445
|
413
|
12-23
|
490
|
445
|
413
|
12-23
|
|
400
|
218
|
270
|
1003
|
540
|
495
|
463
|
16-22
|
540
|
495
|
463
|
16-23
|
540
|
495
|
463
|
16-23
|
|
450
|
222
|
297
|
1058
|
595
|
550
|
518
|
16-22
|
595
|
550
|
518
|
16-23
|
595
|
550
|
518
|
16-23
|
|
500
|
229
|
322
|
1111
|
645
|
600
|
568
|
20-22
|
645
|
600
|
568
|
20-23
|
645
|
600
|
568
|
20-23
|
|
600
|
267
|
377
|
1233
|
755
|
705
|
667
|
20-26
|
755
|
705
|
667
|
20-26
|
755
|
705
|
667
|
20-26
|
|
700
|
292
|
430
|
1338
|
860
|
810
|
772
|
24-26
|
860
|
810
|
772
|
24-26
|
860
|
810
|
772
|
24-26
|
|
800
|
318
|
487
|
1452
|
975
|
920
|
878
|
24-30
|
975
|
920
|
878
|
24-30
|
975
|
920
|
878
|
24-31
|
|
900
|
330
|
537
|
1588
|
1075
|
1020
|
978
|
24-30
|
1075
|
1020
|
978
|
24-30
|
1075
|
1020
|
978
|
24-31
|
|
1000
|
410
|
587
|
1689
|
1175
|
1120
|
1078
|
28-30
|
1175
|
1120
|
1078
|
28-30
|
1175
|
1120
|
1078
|
28-31
|
|
1200
|
470
|
702
|
1938
|
1375
|
1320
|
1280
|
32-30
|
1375
|
1320
|
1280
|
32-30
|
1405
|
1340
|
1295
|
32-34
|
|
1400
|
530
|
895
|
2670
|
1575
|
1520
|
1480
|
36-30
|
1575
|
1520
|
1480
|
36-30
|
1630
|
1560
|
1510
|
36-37
|
|
1600
|
600
|
995
|
2810
|
1790
|
1730
|
1690
|
40-30
|
1790
|
1730
|
1690
|
40-30
|
1830
|
1760
|
1710
|
40-37
|
|
1800
|
670
|
1095
|
3020
|
1990
|
1930
|
1890
|
44-30
|
1990
|
1930
|
1890
|
44-30
|
2045
|
1970
|
1915
|
44-40
|
|
2000
|
760
|
1200
|
3220
|
2190
|
2130
|
2090
|
48-30
|
2190
|
2130
|
2090
|
48-33
|
2265
|
2180
|
2125
|
48-43
|
|
2200
|
800
|
1310
|
3430
|
2405
|
2340
|
2295
|
52-33
|
2405
|
2340
|
2295
|
52-33
|
2475
|
2390
|
2335
|
52-43
|
|
2400
|
850
|
1420
|
3650
|
2605
|
2540
|
2495
|
56-33
|
2605
|
2540
|
2495
|
56-33
|
2685
|
2600
|
2545
|
56-43
|
|
2600
|
900
|
1530
|
3920
|
2805
|
2740
|
2695
|
60-33
|
2805
|
2740
|
2695
|
60-33
|
2905
|
2810
|
2750
|
60-49
|
|
2800
|
950
|
1640
|
4140
|
3030
|
2960
|
2910
|
64-36
|
3030
|
2960
|
2910
|
64-36
|
3115
|
3020
|
2960
|
64-49
|
|
3000
|
1000
|
1760
|
4360
|
3230
|
3160
|
3110
|
68-36
|
3230
|
3160
|
3110
|
68-36
|
3315
|
3220
|
3160
|
68-49
|
|
3200
|
1100
|
1870
|
4620
|
3430
|
3360
|
3310
|
72-36
|
3430
|
3360
|
3310
|
72-36
|
3525
|
3430
|
3360
|
72-49
|
|
3400
|
1200
|
1980
|
4840
|
3630
|
3560
|
3510
|
76-36
|
3630
|
3560
|
3510
|
76-36
|
3735
|
3640
|
3560
|
76-49
|
|
3600
|
1200
|
2120
|
5060
|
3840
|
3770
|
3720
|
80-36
|
3840
|
3770
|
3720
|
80-36
|
3970
|
3860
|
3720
|
80-56
|
|
3800
|
1200
|
2230
|
5400
|
4045
|
3970
|
3920
|
80-39
|
4045
|
3970
|
3920
|
80-39
|
4180
|
4070
|
3970
|
80-62
|
|
4000
|
1300
|
2390
|
5620
|
4245
|
4170
|
4120
|
84-39
|
4245
|
4170
|
4120
|
84-39
|
4380
|
4270
|
4170
|
84-62
|
|
