FSQ-復示器 火災報警控制器

1 概述

復示器是和我公司生產的火災報警控制器配套使用的樓層顯示設備，用于在海船樓層（防火分區）重復顯示對應樓層（防火分區）的火警和故障情況。

該機以80C32為中心微處理器，利用CAN總線或RS485總線進行遠距離通訊。整個電路所需芯片少，功耗低，通用性強，性能穩定可靠，操作簡單，線制少，安裝、布線、維修、開通都很方便。適用于多層的火災報警控制工程。

2 結構特征與工作原理

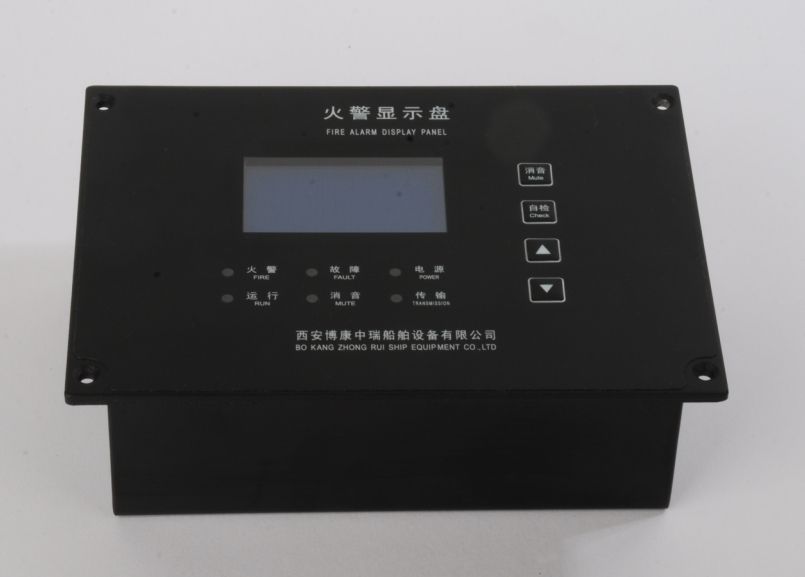

復示器機箱為壁掛式結構，安裝方便，采用漢字顯示液晶屏，采用薄膜面板工藝，外型美觀。該機以串行口中斷方式接收控制器送出的數據，對數據進行實時處理，完成故障火警顯示及聲光報警功能。復示器除硬件抗干擾措施外，還有軟件抗干擾措施。因此具有較強的抗干擾能力。

3  技術要求

3．1 環境條件

3．1．1 正常大氣條件

環境溫度  15—35 ℃

相對濕度  45%--75%

     氣    壓  86—106kPa

3．1．2 額定環境條件

     環境溫度  0--40℃

     相對濕度  90%--95%(40±2℃)

    電    源  DC24±3V

3．1．3 功耗（平均值）

     監控電流  <30毫安

     報警電流  <150毫安
