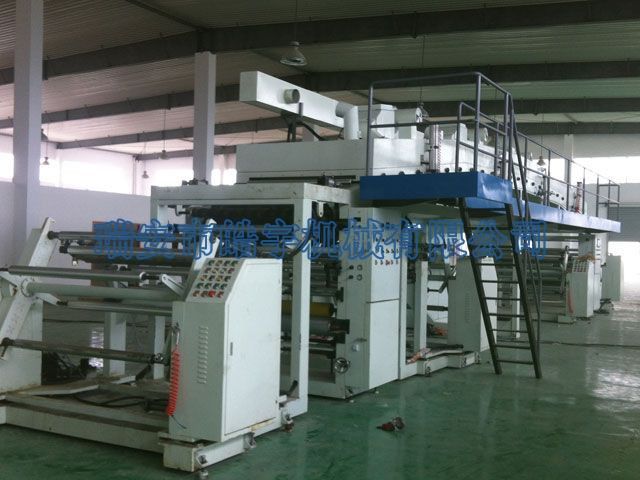

GSF-1300型全自動電腦高檔干式濕式復合機

一?用途

本機參照日本富士機型的優點而開發研制的全自動高性能高速?gòu)?fù)合機,主要適用于BOPP?PET?尼龍?CPP?CPE?鋁箔?紙等卷狀材料的兩層或多層復合的產品,形成一種具有高強度?高保鮮和耐蒸煮等優良特性的包裝材料?

二?主要技術參數

三?性能及特點

1.整機采用進口PLC進行邏輯張力控制和保護,提高整機的可靠性?

2.放卷?上膠涂布?復合牽引?收卷四段閉環恒溫張力,通過人機界面控制和顯示?

3.上膠方式為網紋涂布,涂布刮刀軸采用重型式雙軸式機械獨立游動,刮刀調節方式為手動帶氣動式,角度任意調節,涂布量取決于網紋輥目線,不同的涂布量可換不同目線的網紋輥?

4.四段氣頂式恒溫烘箱,進出風分層,負壓設計,風力強勁,干燥徹底,二次回風,既節約能源,又減少了殘留溶劑的含量?

4.烘箱內導輥采用主動與被動式,傳動采用同步帶輪傳動式,減少材料拉伸和變形?

5.第一?第二?第三放卷(面膜和底膜)均采用EPC糾偏;膜出烘箱后也采用EPC斜向糾偏?

6.高精度網紋輥涂布系統,氣動刮刀,均勻輥?膠劑循環裝置?

7.高精度背壓三輥式復合裝置,復合輥采用夾層導熱油循環中間電熱管加熱式,使復合更均勻更老固?

8.涂布?復合機組采用雙變頻聯動驅動,進入PLC電腦程序控制?

9.通過冷卻輥使復合膜更平整?挺刮?

10.收卷部分使用兩套交流矢量電機由PLC電腦系統控制,氣動式背壓輥切刀裁切自動收卷,減少損耗?

11.收放軸采用脹子式氣脹軸,為了裝卸料操作方便?

四?要求

A?根據客戶的不同要求特殊定制機器(有限寬度范圍為300-2000mm)

B?收放架形式分別為:手工抬料式單工位?液壓升降式單工位?電動翻轉式雙工位?電動拉鏈爬坡式雙工位?電動翻轉輪盤式雙工位等供客戶選擇

五?工藝流程

基材放卷—上膠單元—濕式復合單元----干燥單元—干式復合單元--收卷機
