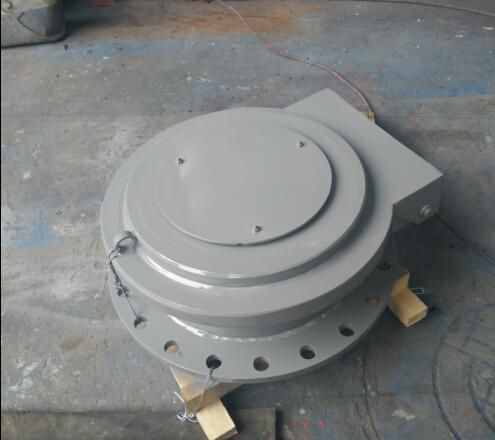

508真空壓力釋放閥

 YF508壓力真空釋放閥概述：

    508真空壓力釋放閥又名壓力真空釋放閥是用于火力發電、建材、冶金、化工等行業的粉粒體貯倉頂部所用的保護裝置。在充氣排氣和不正常的溫度變化時，保護貯倉不受過量的正壓和負壓影響。

   結構及工作原理：

   真空壓力釋放閥由閥座、閥蓋、檔環、檔環彈簧、真空環、隔膜、柱銷等組成。

    工作原理：

   （1）靜止位置（密封時）：

    當貯倉（或灰?guī)靸?nèi)部壓力維持在閥選定的壓力值內時，閥蓋保持靜止位置。由于貯倉（或灰?guī)欤﹥?nèi)壓力產生一個力作用于柔性隔膜頂面使隔膜緊密接觸到閥座上，從而達到密封。

   （2）壓力釋放：

    當貯倉壓力增加到閥選定的壓力值時，倉內壓力克服閥蓋（件4）重量，將閥蓋從閥座上舉起，同時壓力放空，直到貯倉（或灰?guī)欤﹥?nèi)部壓力降到與閥所選定的壓力值相同時，閥蓋再回到正常位置。

    （3）真空釋放：

    當貯倉壓力低于大氣壓力時，在貯倉（或灰?guī)欤﹥?nèi)產生真空。當降到閥定選的真空值時，由于大氣壓力作用到隔膜上，舉起真空環道浮云位置，此時空氣進入貯倉。直到貯倉內真空值小于選定值時，真空環回到正常位置，靠在隔膜上。

    508真空壓力釋放閥主要技術參數：
