一、概述

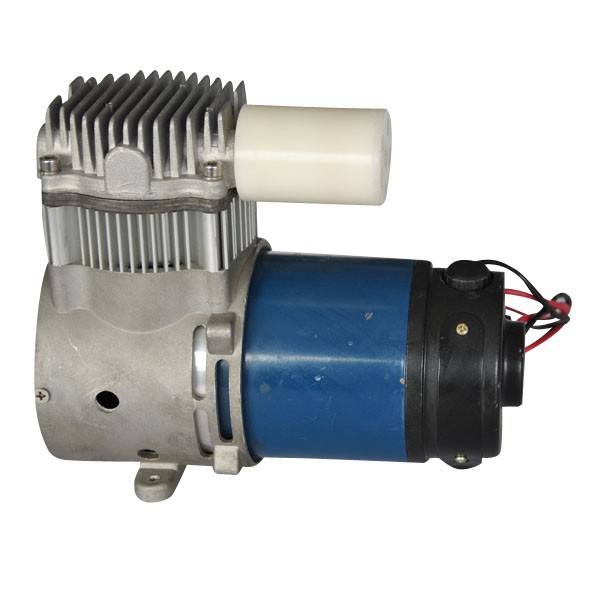

電動車真空泵是電動汽車真空液壓剎車、助力系統的真空來源。本產品是國內第一款適用于各型電動汽車、混合動力汽車的電動汽車專用真空泵，具有無需潤滑油、抽氣速度快、能耗小、使用壽命長、安裝方便、有效提高汽車制動性能等優點。
二、型號
HDZKB-H1 電動真空泵(DC12V,24V)
三、主要性能參數
型號：HDZKB-H1
電壓：DC12V,24V
功率：<100w
流量：60L/min
最大真空度：-0.09MPa
工作范圍：ON: -0.05MPa OFF: -0.07MPa
噪音：<63dB
凈重：4.2kg
四、安裝與使用
（1）真空泵出氣口向下安裝于穩固的支架上，并固定好支架減振墊螺絲。防止共振產生的噪聲，將抽氣口與氣筒管路聯結并接好壓力開關。電機引線正負極可對換，泵正、反轉的噪聲會不一致，以泵的工作噪聲最小為準。
（2）建議用戶配備2L — 8L的儲氣筒并給控制單元配備15A的繼電器。
五、常見故障及排除方法
|
故障現象
|
產生原因
|
排除方法
|
|
泵不工作
|
電源是否有電
|
檢查電源
|
|
壓力開關工作是否正常
|
檢查壓力開關工作狀況
|
|
電壓過低
|
電池充電
|
|
電機碳刷損壞
|
更換碳刷
|
|
泵頭卡死
|
用開口起子在電機后端軸轉動，檢查是否泵頭卡死
|
|
噪聲大
|
電機轉向不對
|
更換電機正負極引線
|
|
減振墊松動
|
固定減振墊
|
|
消聲器松動
|
固定消聲器
|
|
進氣有漏氣
|
查找漏氣點
|
|
泵不停止
|
壓力開關工作不正常
|
更換壓力開關
|
|
氣路有漏氣
|
檢查氣路漏氣點
|
|
泵活塞環、進氣閥、出氣閥漏氣
|
更換泵頭
|
|
出氣口消聲器阻塞
|
檢查消聲器
|
|
