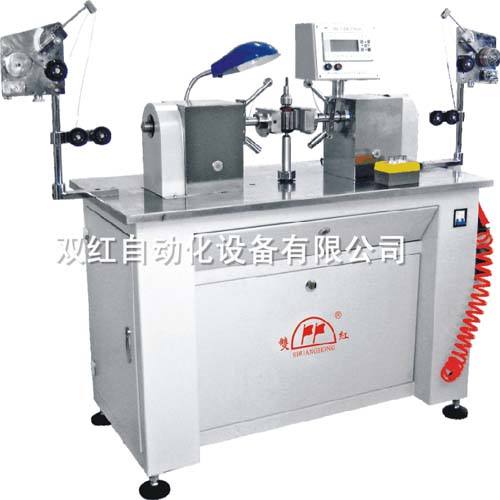

SHL-5 自動換向轉子繞線機

功能：

適用于摩托車起動電機、汽車暖風機、電動工具電機、微型電機轉子等帶鉤換向器的繞制。采用日本松下可編程序控制器（PLC）控制步進換向（分度）系統，繞線參數設置采用西門子TD-200中文顯示屏，日本公下變頻器無級調節飛叉繞線速度，勻加減速，可調張力器確保繞組平衡，夾具自動分合、自動換向（分度），自停剎車，操作方便，自動化程度高，是微電機生產線的理想設備。

技術參數：

輸入電壓：220VAC±10﹪50HZ/60HZ

轉子直徑：≤￠（willbe)98mm

輸入功率：750w

繞線速度：0-1400r/min

工作氣壓：0.5-0.7Mpa

繞線線徑：￠0.20-￠1.2mm

轉子軸徑：￠3-￠16mm

機體尺寸：1100×600×1200mm

工作過程：

轉子放入夾頭（調整中心）→夾具合（調整松緊）→夾頭夾緊→掛線→上護套→自停剎車→夾具自動分合→自動分度→移出護套→掛線→上護套→起動繞線→循環至完成
