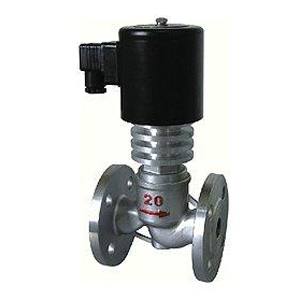

超高溫電磁閥產品用途:
ZCGL 超高溫電磁閥用于各種中溫、高溫、常壓、高壓場合,適用于中高溫?zé)崴?dǎo)熱油、高溫蒸汽、飽和蒸汽及過熱蒸汽等管路的自動控制；廣泛應用于醫療器械、服裝設備、石油化工、生物制藥、暖通空調、電鍍涂裝、干燥設備、橡塑機械、食品飲料、造紙、印染及電力礦業等行業，是自動化控制工程、項目改造及設備配套的首選產品。
超高溫電磁閥結構特點:
特殊場合可持續長時間通電，采用全金屬密封，介質流體溫度可達450℃ 采用新穎巧妙的閥芯結構及安裝散熱裝置，使結構更加緊湊，重量是同類產品的三分之一采用不銹鋼活塞結構，閥芯磨損可自動補償，更加提高電磁閥的壽命和可靠性，可持續頻繁工作介質流體最高壓力可分別提供4.0Mpa和6.0Mpa
ZCGL 超高溫電磁閥技術參數：
|
操作方式
|
常閉
|
通電打開、斷電關閉
|
|
常開
|
通電關閉、斷電打開（型號后加“-K”表示）
|
|
參數↓型號→
|
ZCGL
|
|
介質溫度
|
≤450℃
|
|
使用介質
|
過熱蒸汽、熱空氣、高溫導熱油等超高溫液體或氣體
|
|
通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
連接尺寸(G)
|
1/2
|
3/4
|
1
|
1-1/4
|
1-1/2
|
2
|
|
|
壓力（Mpa）
|
0.04~1.6
|
0~1.6
|
|
功率
|
AC：40W、DC：45W
|
|
電壓偏差
|
允許波動±10%
|
|
材 料
|
閥體
|
不銹鋼
|
|
密封
|
超強聚四氟乙烯PTFE·金屬硬密封
|
|
環境溫度
|
-40~80℃
|
|
連接方式
|
內螺紋·法蘭
|
|
電氣連接
|
接線盒電纜插座，接線方式詳見68頁圖三所示，防護等級IP65
|
|
使用電壓
|
AC220V 50Hz/60Hz、DC:24V·其余根據要求
|
|
特殊選配
|
BZCGL防爆電磁閥
|
ZCGL-F
|
|
防爆等級:dIIBT4、dIICT5(含氫氣）
|
法蘭連接
|
|
安裝提示
|
線圈豎直向上
|
|
備注
|
常開閥完全打開或關閉，至少需要0.1Mpa的壓差
|
ZCGL超高溫電磁閥安裝尺寸：
|
通徑DN
|
內螺紋連接
|
法蘭連接
|
|
內螺紋
|
外形尺寸
|
外形尺寸
|
法蘭尺寸
|
|
G
|
L
|
H
|
L
|
H
|
D
|
D1
|
F
|
n-d
|
|
15
|
1/2
|
92
|
215
|
115
|
240
|
95
|
65
|
|
4-φ14
|
|
20
|
3/4
|
92
|
215
|
115
|
250
|
104
|
75
|
|
4-φ14
|
|
25
|
1
|
110
|
220
|
125
|
250
|
115
|
85
|
|
4-φ14
|
|
32
|
1-1/4
|
120
|
235
|
150
|
265
|
140
|
100
|
|
4-φ18
|
|
40
|
1-1/2
|
140
|
245
|
160
|
290
|
150
|
110
|
|
4-φ18
|
|
50
|
2
|
160
|
265
|
190
|
310
|
156
|
125
|
|
4-φ18
|
|
65
|
|
|
|
240
|
300
|
185
|
145
|
160
|
4-φ18
|
|
80
|
|
|
|
310
|
390
|
200
|
160
|
185
|
4-φ18
|
|
100
|
|
|
|
350
|
410
|
220
|
180
|
205
|
4-φ18
|
|
125
|
|
|
|
400
|
480
|
250
|
210
|
265
|
8-φ18
|
|
150
|
|
|
|
480
|
515
|
285
|
240
|
310
|
8-φ18
|
|
200
|
|
|
|
600
|
570
|
340
|
295
|
340
|
12-φ22
|
|
250
|
|
|
|
680
|
640
|
405
|
355
|
410
|
12-φ26
|
|
300
|
|
|
|
750
|
695
|
460
|
410
|
460
|
12-φ26
|
|
