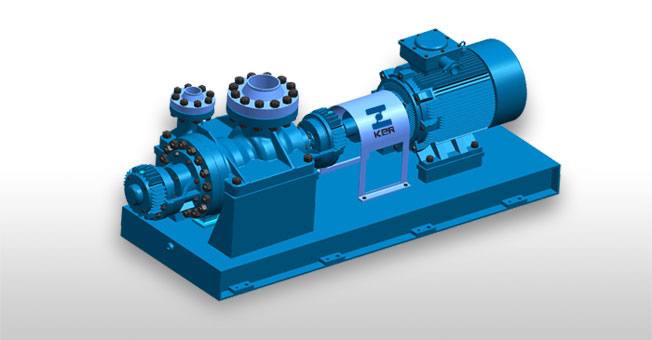

QYH型液相循環加氫泵

流量：138～1500m3/h

揚程：70～120m

總體結構：共有兩種。一種是耐高溫、耐高吸入壓力的雙殼體單級單吸離心泵，其內殼的壓出室為渦殼/導葉組合式，外殼體為中心線支撐，進出口均垂直朝上布置；另一種是耐高溫、耐高吸入壓力的單殼體單級單吸或雙吸離心泵，殼體為中心線支撐，進出口均垂直朝上布置。

主要用途及適用范圍：主要用于煉化行業柴油（或蠟油）液相加氫裝置（年產20～200萬噸），用于液相加氫循環新工藝，它也適用于要求輸送高溫介質和高入口壓力的場合。

輸送介質：柴油（含有硫化氫和氫氣,并含有催化劑粉塵）

介質溫度：350～400℃

泵入口壓力：4.2～11.0MPa

流量：138～1500m3/h

揚程：70～120m

配套電機功率：75～500kW

特點說明

1、該種離心泵能適應輸送高溫含氣介質（例含H2S，H氣體的柴油）的同時，能適應高入口壓力苛刻的工作條件，并運行安全可靠。

2、高溫高壓機械密封結構的優化設計、與主機（泵）結構有機結合及與裝置工藝條件合理利用形成的機械密封輔助系統綜合設計是本類泵產品的核心技術。它保證了密封型離心泵（相對無泄漏型屏蔽泵）機械密封實現幾乎無泄漏密封的要求。

3、本公司按上述特點進行設計制造的國內第一臺該類泵，用于國內第一套柴油循環加氫新工藝中，各項指標均達到規定要求，運行一切正常。
