Z17A型脹緊聯結套

點擊圖片查看大圖

詳細信息

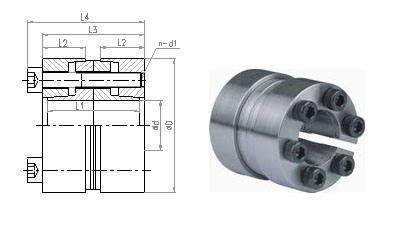

Z17A型脹緊聯結套基本尺寸與技術參數
基本尺寸（mm）						額定負荷		脹套與軸結合面上的壓力 Pt N/mm2	脹套與轂結合面上的壓力 Pt’ N/mm2	螺釘的擰緊力矩 Ma N.m	質量 kg
d	D	L1	L2	L3	L4	軸向力 Ft kN Pax(Mt=0)	轉矩 Mt kN.m Pax(Ft=0)	脹套與軸結合面上的壓力 Pt N/mm2	脹套與轂結合面上的壓力 Pt’ N/mm2	螺釘的擰緊力矩 Ma N.m	質量 kg
30	55	40	17	46	52	60	0.9	132	85	17	0.5
35	60	40	17	46	52	71	1.25	135	93	17	0.6
40	65	40	17	46	52	75	1.5	124	90	17	0.7
45	75	48	20	56	64	112	2.5	136	98	41	1.1
50	80	48	20	56	64	120	3	132	100	41	1.2
55	85	48	20	56	64	138	3.8	138	108	41	1.3
60	90	48	20	56	64	143	4.3	127	102	41	1.4
65	95	48	20	56	64	162	5.3	132	108	41	1.5
70	110	58	24	68	78	219	7.6	143	110	83	2.6
75	115	58	24	68	78	219	8.2	134	105	83	2.8
80	120	58	24	68	78	219	8.7	125	101	83	2.9
85	125	58	24	68	78	240	10.4	133	109	83	3.1
90	130	58	24	68	78	274	12.3	139	116	83	3.2
95	135	58	24	68	78	274	13	132	112	83	3.3
100	145	66	28	76	88	301	15	121	98	145	4.5
110	155	66	28	76	88	338	18.6	123	103	145	4.9
120	165	66	28	76	88	376	22.5	126	108	145	5.3
130	180	76	33	86	98	451	29.3	121	101	145	7.3
140	190	76	33	86	98	451	31.5	112	95	145	7.8
150	200	76	33	86	98	526	39.4	122	106	145	8.2
160	210	76	33	86	98	563	45	123	108	145	8.7
170	225	86	38	98	112	619	52.5	112	96	230	11.6
180	235	86	38	98	112	722	64.9	124	107	230	12.2
190	250	102	46	114	126	825	78.3	113	95	230	16.7
200	260	102	46	114	126	928	92.7	121	103	230	17.4
220	285	110	50	122	138	1146	126	126	107	355	22.3
240	305	110	50	122	138	1146	137.5	115	100	355	24.1
260	325	110	50	122	138	1289	167.6	120	105	355	25.8
280	355	130	60	146	164	1552	217	113	97	485	38.2
300	375	130	60	146	164	1724	258.5	117	102	485	40.6
320	405	154	72	170	190	2236	357.8	120	102	690	58.6
340	425	154	72	170	190	2236	380	113	97	690	61.8
360	455	178	84	198	220	2784	501	115	97	930	85
380	475	178	84	198	220	2923	555	115	97	930	87.2
400	495	178	84	198	220	2923	584	109	93	930	93.4
420	515	178	84	198	220	3132	657	111	96	930	97.5
440	545	202	96	226	250	3617	795	108	92	1200	128.9
460	565	202	96	226	250	3617	831	103	88	1200	134.1
480	585	202	96	226	250	3617	868	99	85	1200	139.3
500	605	202	96	226	250	3940	985	104	91	1200	144.5
520	630	202	96	226	250	3940	1024	100	88	1200	157.6
540	650	202	96	226	250	3940	1063	96	84	1200	163.1
560	670	202	96	226	250	4219	1181	100	88	1200	168.6
580	670	202	96	226	250	4219	1224	96	84	1200	174
600	710	202	96	226	250	4219	1266	92	83	1200	179.5
