鎖緊盤HSD12

點擊圖片查看大圖

詳細信息

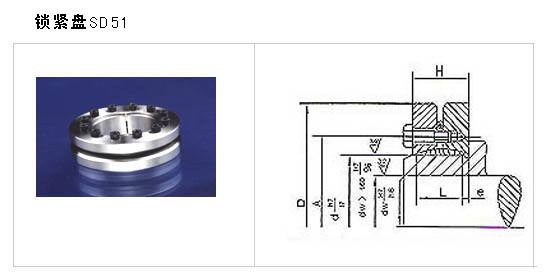

鎖緊盤HSD12的基本尺寸和參數：

430
440
450

型號	基本尺寸					額定負荷		螺栓規格	擰緊力矩	重量	安裝相關尺寸
型號	d	D	L	H	dw	扭矩	軸向力	螺栓規格	擰緊力矩	重量	A	e
	mm	mm	mm	mm	mm	Nm	kN		Nm	kg	mm	mm
HSD30-12	30	60	16	20	24 25 26	0.28 0.32 0.36	23 25 27	M5×12	5	0.3	44	2
HSD36-12	36	72	18	22	28 30 31	0.55 0.68 0.74	37 43 46	M6×16	12	0.4	52	2
HSD44-12	44	80	20	24	34 35 36	0.70 0.77 0.85	41 44 47	M6×16	12	0.6	61	2
HSD50-12	50	90	22	26	38 40 42	1.10 1.32 1.54	55 64 72	M6×16	12	0.8	68	2.5
HSD55-12	55	100	23	29	42 45 48	1.13 1.50 1.85	54 66 77	M6×16	12	1.1	72	3
HSD62-12	62	110	23	29	48 50 52	1.69 1.92 2.17	69 77 84	M6×16	12	1.3	80	3
HSD68-12	68	115	23	29	50 55 60	1.80 2.44 3.10	73 90 103	M6×16	12	1.4	86	3
HSD75-12	75	138	25	31	55 60 65	2.70 3.52 4.30	97 117 133	M8×25	29	1.7	98	4
HSD80-12	80	145	25	31	60 65 70	3.25 3.97 4.70	108 121 133	M8×25	29	1.9	102	4
HSD90-12	85 90	155	30	38	65 70 75	4.70 5.98 7.20	145 170 190	M8×25	29	3.3	114	4
HSD100-12	95 100	170	34	43	70 75 80	5.91 7.42 8.90	170 200 220	M8×25	29	4.7	124	4
HSD110-12	105 110	185	39	49	80 85 90	9.05 10.86 12.60	226 255 280	M10×30	58	5.9	136	5
HSD125-12	120 125 130	215	42	53	90 95 100	12.85 14.98 17	280 315 340	M10×30	58	8.3	160	5.5
HSD140-12	135 140	230	46	58	100 105 110	18.5 21.1 23.7	370 400 431	M12×35	100	10	170	6
HSD155-12	155 160	263	56	62	110 115 120	24 27 30.2	440 473 508	M12×35	100	15	192	6
HSD 165-12	165 170	290	56	68	120 125 130	34.5 38.6 42.8	525 620 660	M16×40	240	22	210	7
HSD175-12	175 180	300	56	68	130 135 140	42 46.2 50.6	650 680 720	M16×40	240	22	220	8
HSD185-12	185 190	330	71	85	140 145 150	61 66.2 71.7	870 910 960	M16×40	240	37	232	8
HSD200-12	195 200	350	71	85	150 155 160	77 82.7 88.1	1020 1070 1100	M16×40	240	41	246	8
HSD220-12	210 220	370	88	103	160 165 170	97 105 113.5	1210 1270 1335	M16×50	240	54	270	9
HSD240-12	230 240	405	92	107	170 180 190	118 136 154.8	1390 1515 1630	M20×60	470	67	296	10
HSD260-12	250 260	430	103	119	190 200 210	162 182 202.8	1700 1820 1930	M20×60	470	82	318	10
HSD280-12	270 280	460	114	132	210 220 230	213 240 269	2030 2150 2330	M20×60	470	102	340	10
HSD300-12	290 300	485	122	140	230 240 245	262 294 310	2280 2450 2530	M20×60	470	118	360	10
HSD320-12	310 320	520	122	140	240 250 260	301 335 370	2510 2682 2850	M20×60	470	131	380	10
HSD330-12	330 340	570	134	155	250 260 270	389 426 463	3120 3300 3430	M20×70	470	186	402	12
HSD360-12	350 360	590	140	159	280 290 300	532 575 599	3800 3970 3990	M20×70	470	204	424	12
HSD390-12	380 390	650	144	163	300 310 320	640 690 742	4260 4400 4640	M24×80	820	250	458	14
HSD420-12	400 420	670	164	184	330 340 350	787 846 910	4770 5000 5200	M24×80	820	300	490	14
HSD440-12	430 440	740	172	192	340 350 360	935 1000 1080	5500 5720 6000	M24×80	820	400	512	15
HSD460-12	450 460	770	172	192	360 370 380	1090 1150 1235	6050 6200 6500	M24×80	820	420	534	15
HSD480-12	470 480	800	188	213	380 390 400	1280 1350 1420	6560 6750 6940	M24×90	820	500	556	15
HSD500-12	490 500	350	188	213	400 410 420	1480 1600 1720	7500 7720 7920	M27×90	1210	570	580	15
HSD530-12	520 530	910	213	238	1880 2000 2120	8740 9000 9250	M27×100	1210	740	616	17
HSD560-12	550 560	940	213	238	450 460 470	2020 2150 2280	8950 9350 9700	M27×100	1210	770	642	17
HSD590-12	580 590	980	228	260	470 480 490	2500 2650 2800	10600 11000 11450	M27×100	1210	900	676	18
HSD620-12	610 620	1020	254	286	500 510 520	2740 2900 3100	11000 11300 11900	M27×110	1640	1080	716	18

鎖緊盤HSD12的基本尺寸和參數：

430
440
450

型號	基本尺寸					額定負荷		螺栓規格	擰緊力矩	重量	安裝相關尺寸
型號	d	D	L	H	dw	扭矩	軸向力	螺栓規格	擰緊力矩	重量	A	e
	mm	mm	mm	mm	mm	Nm	kN		Nm	kg	mm	mm
HSD30-12	30	60	16	20	24 25 26	0.28 0.32 0.36	23 25 27	M5×12	5	0.3	44	2
HSD36-12	36	72	18	22	28 30 31	0.55 0.68 0.74	37 43 46	M6×16	12	0.4	52	2
HSD44-12	44	80	20	24	34 35 36	0.70 0.77 0.85	41 44 47	M6×16	12	0.6	61	2
HSD50-12	50	90	22	26	38 40 42	1.10 1.32 1.54	55 64 72	M6×16	12	0.8	68	2.5
HSD55-12	55	100	23	29	42 45 48	1.13 1.50 1.85	54 66 77	M6×16	12	1.1	72	3
HSD62-12	62	110	23	29	48 50 52	1.69 1.92 2.17	69 77 84	M6×16	12	1.3	80	3
HSD68-12	68	115	23	29	50 55 60	1.80 2.44 3.10	73 90 103	M6×16	12	1.4	86	3
HSD75-12	75	138	25	31	55 60 65	2.70 3.52 4.30	97 117 133	M8×25	29	1.7	98	4
HSD80-12	80	145	25	31	60 65 70	3.25 3.97 4.70	108 121 133	M8×25	29	1.9	102	4
HSD90-12	85 90	155	30	38	65 70 75	4.70 5.98 7.20	145 170 190	M8×25	29	3.3	114	4
HSD100-12	95 100	170	34	43	70 75 80	5.91 7.42 8.90	170 200 220	M8×25	29	4.7	124	4
HSD110-12	105 110	185	39	49	80 85 90	9.05 10.86 12.60	226 255 280	M10×30	58	5.9	136	5
HSD125-12	120 125 130	215	42	53	90 95 100	12.85 14.98 17	280 315 340	M10×30	58	8.3	160	5.5
HSD140-12	135 140	230	46	58	100 105 110	18.5 21.1 23.7	370 400 431	M12×35	100	10	170	6
HSD155-12	155 160	263	56	62	110 115 120	24 27 30.2	440 473 508	M12×35	100	15	192	6
HSD 165-12	165 170	290	56	68	120 125 130	34.5 38.6 42.8	525 620 660	M16×40	240	22	210	7
HSD175-12	175 180	300	56	68	130 135 140	42 46.2 50.6	650 680 720	M16×40	240	22	220	8
HSD185-12	185 190	330	71	85	140 145 150	61 66.2 71.7	870 910 960	M16×40	240	37	232	8
HSD200-12	195 200	350	71	85	150 155 160	77 82.7 88.1	1020 1070 1100	M16×40	240	41	246	8
HSD220-12	210 220	370	88	103	160 165 170	97 105 113.5	1210 1270 1335	M16×50	240	54	270	9
HSD240-12	230 240	405	92	107	170 180 190	118 136 154.8	1390 1515 1630	M20×60	470	67	296	10
HSD260-12	250 260	430	103	119	190 200 210	162 182 202.8	1700 1820 1930	M20×60	470	82	318	10
HSD280-12	270 280	460	114	132	210 220 230	213 240 269	2030 2150 2330	M20×60	470	102	340	10
HSD300-12	290 300	485	122	140	230 240 245	262 294 310	2280 2450 2530	M20×60	470	118	360	10
HSD320-12	310 320	520	122	140	240 250 260	301 335 370	2510 2682 2850	M20×60	470	131	380	10
HSD330-12	330 340	570	134	155	250 260 270	389 426 463	3120 3300 3430	M20×70	470	186	402	12
HSD360-12	350 360	590	140	159	280 290 300	532 575 599	3800 3970 3990	M20×70	470	204	424	12
HSD390-12	380 390	650	144	163	300 310 320	640 690 742	4260 4400 4640	M24×80	820	250	458	14
HSD420-12	400 420	670	164	184	330 340 350	787 846 910	4770 5000 5200	M24×80	820	300	490	14
HSD440-12	430 440	740	172	192	340 350 360	935 1000 1080	5500 5720 6000	M24×80	820	400	512	15
HSD460-12	450 460	770	172	192	360 370 380	1090 1150 1235	6050 6200 6500	M24×80	820	420	534	15
HSD480-12	470 480	800	188	213	380 390 400	1280 1350 1420	6560 6750 6940	M24×90	820	500	556	15
HSD500-12	490 500	350	188	213	400 410 420	1480 1600 1720	7500 7720 7920	M27×90	1210	570	580	15
HSD530-12	520 530	910	213	238	1880 2000 2120	8740 9000 9250	M27×100	1210	740	616	17
HSD560-12	550 560	940	213	238	450 460 470	2020 2150 2280	8950 9350 9700	M27×100	1210	770	642	17
HSD590-12	580 590	980	228	260	470 480 490	2500 2650 2800	10600 11000 11450	M27×100	1210	900	676	18
HSD620-12	610 620	1020	254	286	500 510 520	2740 2900 3100	11000 11300 11900	M27×110	1640	1080	716	18
