功率范圍
三相 380V 0.75KW–75KW
頻率控制范圍為0.1Hz – 400.00Hz
以大規模電機控制IC+專用驅動電路+IGBT為核心，整機可靠性高
對進線電壓適應性強，波動可達±20%
加強了機器在防潮、防濕方面的防護等級，可應用在高溫、高濕的場合
低頻轉矩大，1HZ時可達150%，適用于磨床、數控機床等需要低頻高起動轉矩的設備
控制精度高，頻率解析度為0.01HZ
可任意設定V/F曲線
具有RS485通訊接口，方便組成集中控制系統
|
項目名稱
|

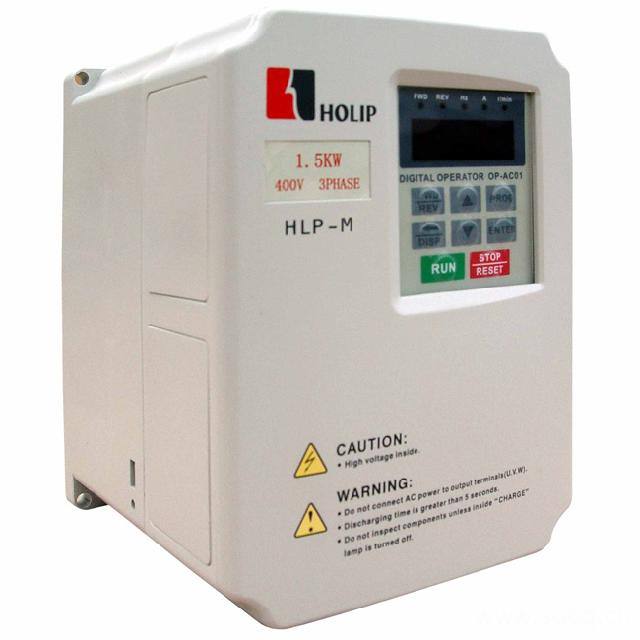

HLP-M
|
|
控制方式
|
SPWM
|
|
輸入電源
|
380V電源：330–440V；220V電源：170–240V
|
|
五位數碼顯示
及狀態指示燈
|
顯示頻率、電流、轉速、電壓、計數器、溫度、正反轉狀態、故障等
|
|
通信控制
|
RS-485
|
|
操作溫度
|
-10–40℃
|
|
濕度
|
0~95%相對濕度（不結露）
|
|
振動
|
0.5G以下
|
|
頻率控制
|
范圍
|
0.10–400.00Hz
|
|
精度
|
數字式：0.01%（-10–40℃）；模擬式：0.1% （25±10℃）
|
|
設定解析度
|
數字式：0.01Hz；模擬式：最大操作頻率的1‰
|
|
輸出解析度
|
0.01Hz
|
|
鍵盤設定方式
|
可直接以←∧ ∨ 設定
|
|
模擬設定方式
|
外部電壓0–5V，0–10V，4–20mA，0–20mA。
|
|
其它功能
|
頻率下限，啟動頻率，停車頻率、三個跳躍頻率可分別設定
|
|
一般控制
|
加減速控制
|
4段加減速時間（0.1–6500秒）任意選擇
|
|
V/F曲線
|
可任意設定V/F曲線
|
|
轉矩控制
|
可設定轉矩提升，最大10.0%啟動轉矩在1.0Hz時可達150%
|
|
多功能輸入端
|
6個多功能輸入端，實現8段速控制，程序運行，4段加減速切換，UP、DOWN機能、
計數器，外部急停等功能
|
|
多功能輸出端
|
有5個多功能輸出端，實現運轉中、零速、計數器、外部異常、程序運行等指示及報警
|
|
其它功能
|
自動電壓穩壓（AVR）、減速停止或自由停止、直流剎車，自動復位再起動，
頻率跟蹤，PLC程序控制、橫動控制、載波可調，最高達20KHz等
|
|
保護功能
|
過載保護
|
電子電驛保護馬達
驅動器（恒轉矩150%/1分鐘，風機類120%/1分鐘）
|
|
FUSE熔斷保護
|
FUSE熔斷，馬達停止
|
|
過電壓
|
220V線：直流電壓＞400V；380V線：直流電壓＞800V
|
|
不足電壓
|
220V線：直流電壓＜200V；380V線：直流電壓＜400V
|
|
瞬間停電再起動
|
瞬停后可以頻率跟蹤方式再起動
|
|
失速防止
|
加/減速運轉中失速防止
|
|
輸出端短路
|
電子線路保護
|
|
其它功能
|
散熱片過熱保護，反轉限制，開機后直接起動及故障復歸之功能，參數鎖定等
|
