汽車用空壓機技術標準
標準號:QC-HR201201-1100
一、主題內容及使用范圍
1、本標準規定了汽車用空壓機的術語,技術要求、試驗方法以及檢測規則。
2、本標準適用于型號為750、550、 100、1100微型往復活塞式空氣壓縮機(以下簡稱空壓機)。
3、本標準是瑞安市浩瑞機電有限公司企業標準。
二、參考引用標準:
1、GB 3835一般容積式空氣壓縮機性能試驗方法。
2、GB 4980容積式壓縮機噪聲聲功率級測定—工程法。
3、QC/T 29078—92汽車用空氣壓縮機技術條件。
4、J8 產品標牌
5、JB 2759機電產品包裝通用技術條件。
6、ZB T24001汽車用空氣壓縮機活塞技術條件。
7、ZB T24002汽車用空氣壓縮機活塞環技術條件。
三、術語
1、 標定排氣壓力Pe:適于配套設備要求的最高工作壓力(表壓)。
2、標定轉速ne: 適于配套設備要求的最高工作轉速。
3、標定排氣量Qe: 在標定工況下適于配套要求的最小排氣量。
注:標定工況是指一級吸氣壓力0.1Mpa(絕對壓力),吸氣溫度為293K,相對濕度為零,排氣壓力為標定排氣壓力和曲軸轉速為標定轉速時的工況。
4、標定軸功率Ne:在標定工況下實際消耗的最大功率。
5、容積比能q:生產單位容積壓縮空氣時所耗的能量,其值按以下公式計算:q= N / Q
例如:TOP1100F空壓機的計算:q= N / Q =1.2(1.2為TOP1100F實際消耗的最大功率N) / 0.12(0.12為TOP1100F的最小排氣量Q)=10。
6、 容積效率(充氣系數)η,計算公式:η= Q /(Vn×ne)
例如:HR1100Q空壓機的計算0.12(0.12為TOP1100F的最小排氣量Q) /(0.0001558×1400)(0.0001558為電機運轉一周,連桿頭掃過的體積,即工作容積Vn,1400為電機轉速ne)=0.55015587749。
7、速度特性:在排氣壓力恒定的條件下,空壓機的排氣量、軸功率和排氣溫度隨轉速的變化關系。

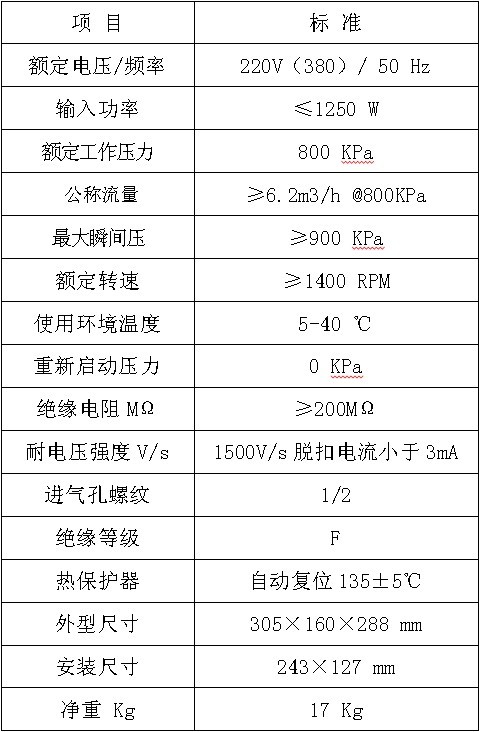

四、技術要求
1、空壓機應符合本標準的規定,并按照規定程序批準的產品圖樣和技術文件制造。
2、零部件和附件均需要按相關技術文件要求檢驗后方可裝配。

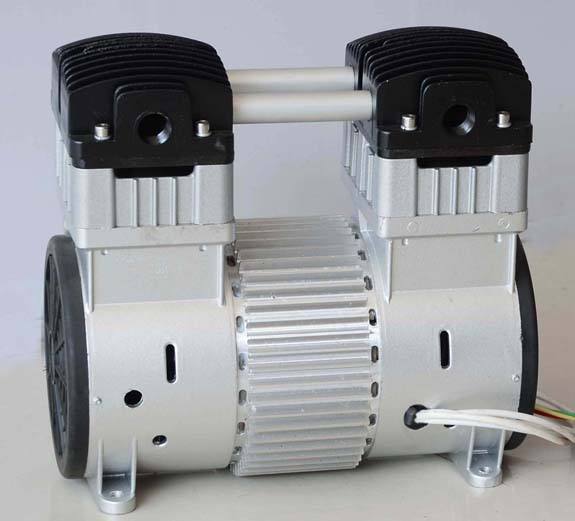

3、HR1100Q空壓機的汽缸直徑69mm。 汽缸行程:22mm。
4、額定排氣壓力Pe分為0.6MPA
